Rigidez: a força invisível que influencia o desempenho, a qualidade e a previsibilidade operacional

No universo de alta exigência da manufatura de precisão, a diferença entre um componente de alta qualidade e uma peça refugável muitas vezes se resume a microns. Embora a capacidade do CNC e a rotação do spindle normalmente dominem a conversa, a verdadeira base da excelência em usinagem está na integridade estrutural da máquina. Nas Séries ROMI D e ROMI DCM, rigidez e amortecimento não são apenas especificações técnicas; são os pilares fundamentais que garantem desempenho, qualidade superficial e previsibilidade operacional de longo prazo.

A ciência da rigidez: por que a rigidez estrutural é importante

A rigidez estrutural é a capacidade de uma máquina-ferramenta de resistir à deformação quando submetida às forças de corte. Em um centro de usinagem, essas forças são dinâmicas e imprevisíveis. Se a máquina não tiver a rigidez necessária, o loop estrutural — o caminho da força desde a ferramenta, passando pelo spindle, coluna, base e retornando à peça — sofre deflexão.

A ROMI projetou a Nova Série D (V5) com foco na maximização desse loop estrutural. Utilizando uma base monobloco em ferro fundido, os modelos ROMI D 600 até D 1250 compartilham uma fundação robusta, que oferece elevada massa e geometria otimizada. O uso de ferro fundido cinzento de alta qualidade é uma escolha de engenharia deliberada. Diferentemente das estruturas em aço soldado, o ferro fundido possui amortecimento interno superior e alto módulo de elasticidade, permitindo absorver a energia do fresamento pesado sem transferir essas vibrações para a peça.

Veja uma aplicação que mostra esse conjunto em ação:

Amortecimento: a chave para a integridade superficial

Enquanto a rigidez resiste à deformação, o amortecimento é o que gerencia a energia. Durante a usinagem em alta velocidade, a interação entre a ferramenta de corte e o material gera vibrações. Se essas vibrações não forem dissipadas, ocorre o chamado chatter — vibrações autoexcitadas que criam ondulações na superfície da peça e aceleram o desgaste da ferramenta.

As Séries ROMI DCM e D utilizam ciência avançada dos materiais para alcançar índices de amortecimento de destaque em sua categoria. As lamelas de grafita presentes na estrutura de ferro fundido atuam como amortecedores microscópicos. Além disso, a Série ROMI D utiliza guias lineares de rolos. Diferentemente das guias do tipo esfera, as guias de rolos oferecem maior área de contato, o que aumenta o efeito de amortecimento do filme lubrificante. O resultado é uma máquina capaz de operar com avanços mais elevados e cortes mais profundos, mantendo ao mesmo tempo um acabamento superficial de alto nível.

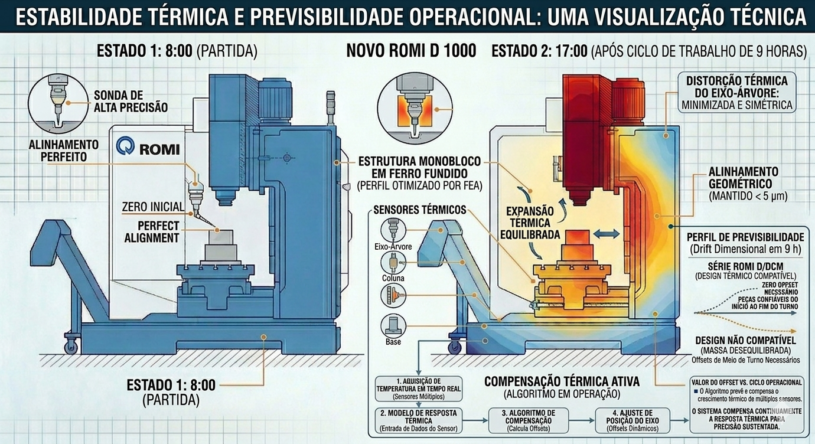

Previsibilidade e estabilidade térmica

Para um gestor de produção, previsibilidade é tão valiosa quanto velocidade. A máquina precisa se comportar da mesma forma às 8h da manhã e às 17h. O deslocamento térmico é o principal inimigo da previsibilidade. À medida que o spindle gira e os eixos se movimentam, calor é gerado. Uma máquina mal projetada “cresce” ou se deforma, causando deriva dimensional.

A ROMI enfrenta esse desafio por meio de um projeto termicamente compatível. Ao garantir que a massa estrutural seja equilibrada e ao utilizar sistemas de refrigeração de alta precisão quando necessário, as máquinas ROMI D e DCM mantêm o alinhamento geométrico ao longo de ciclos prolongados de produção. Essa previsibilidade operacional significa menos tempo gasto com compensações e mais tempo produzindo peças boas.

Desempenho validado: a força do spindle de duplo contato

A interface entre a ferramenta e a máquina é o ponto mais crítico do loop estrutural. A Série ROMI D conta, como padrão, com sistema de spindle Big-Plus (BBT-40). Os cones tradicionais fazem contato apenas na superfície cônica, deixando uma pequena folga na flange. Sob altas cargas radiais, o porta-ferramenta pode “respirar” ou sofrer deflexão.

O sistema de Duplo Contato garante o encaixe simultâneo tanto no cone quanto na face do spindle. Essa configuração aumenta a rigidez radial em quase 30% em comparação com interfaces convencionais. Quando combinada aos motores de alto torque encontrados na ROMI D 1250, essa rigidez se traduz diretamente em maiores taxas de remoção de material. Em testes de laboratório, a Nova Série D V5 demonstrou até 50% de melhoria na capacidade de remoção de cavacos em relação às gerações anteriores, unicamente graças à otimização da dinâmica estrutural e ao aumento de potência.

Precisão por meio da geometria e dos acionamentos diretos

A rigidez também é resultado da forma como o movimento é transmitido. A ROMI utiliza tecnologia de acionamento direto, acoplando servomotores de alto torque diretamente a fusos de esferas de alta precisão com diâmetro de 40 mm. Ao eliminar correias e polias, a ROMI remove fontes de complacência e folga. Isso cria um trem de acionamento rígido, que responde instantaneamente aos comandos do CNC, garantindo que a trajetória programada da ferramenta seja exatamente a trajetória executada.

Os projetos da coluna e da mesa da ROMI DCM (5 eixos) e da Série D (3 eixos) também seguem uma filosofia de perfis fechados. Análises de engenharia mostram que estruturas em caixa fechada são significativamente mais resistentes à torção do que estruturas abertas em “C”. Os engenheiros da ROMI otimizaram as nervuras internas desses fundidos para garantir que o fluxo de forças permaneça direto, minimizando o efeito do braço de alavanca que pode gerar imprecisões durante cortes pesados em balanço.

Por que a ROMI está entre as melhores?

Em um mercado global, as máquinas-ferramenta ROMI se destacam por não abrir mão da “estrutura” da máquina. Enquanto outros podem reduzir peso para economizar em transporte ou material, a ROMI entende que massa e rigidez são as únicas formas de garantir durabilidade de longo prazo. Um centro de usinagem ROMI é construído para ser um “peso pesado” em sua categoria, oferecendo a estabilidade necessária para as mais exigentes aplicações dos setores aeroespacial, automotivo e de moldes e matrizes.

Ao integrar avançadas análises por elementos finitos (FEA) na fase de projeto e validar cada modelo por meio de rigorosos testes de usinagem em laboratório, a ROMI assegura que cada máquina das Séries D e DCM ofereça:

1. Maior vida útil da ferramenta: menos vibração significa que o fio de corte permanece afiado por mais tempo.
2. Superior acabamento superficial: o alto amortecimento elimina as microvibrações que comprometem superfícies estéticas e funcionais.
3. Máxima produtividade: o aumento da rigidez permite parâmetros de corte agressivos que fariam máquinas inferiores perderem desempenho ou vibrarem.

Conheça a estrutura completa da máquina:.

A rigidez costuma ser invisível a olho nu, mas seus efeitos são visíveis em cada peça que sai da máquina.

Ao escolher um centro de usinagem ROMI, você está investindo em uma base de excelência em engenharia que garante que sua operação permaneça produtiva, previsível e rentável por muitos anos, usada para enfrentar os ventos do futuro com confiança e determinação.
